Antenne 1/4 d'onde UHF pour la bande des 70 centimètres (et le PMR446)

Une antenne parfaite pour les débutants. Et quand on la fabrique pour du PMR446, c'est encore plus simple.
Les résultats en émission et en réception sont trés bons.

RAPPEL :
La description et la fabrication d'antennes PMR446 comme celle décrite ici, est réservé pour un usage unique et à titre d'expérimentation. Celles-ci ne peuvent être utilisées qu'à titre provisoire le temps d'un essai et en aucun cas pour une installation permanente.
Il est aussi rappelé, que la modification des spécifications techniques d'un émetteur-récepteur de la norme PMR446 (watts, antennes, alimentation) est interdite.
L'auteur ne pourra, en aucuns cas, être tenu pour responsable du mauvais fonctionnement de votre installation, de la rupture de la garantie de votre appareil radio, ou d'un éventuel contrôle de votre installation par un agent de l'ANFR.

Matériels :

1 prise SO239
5 tiges de laiton ou de cuivre. Pour ma part, du fil électrique semi-rigide en 2.5mm
Un peu de visserie de récupération. (Dans mon cas, mais c'est adaptable)
De quoi mesurer, couper, souder, etc.

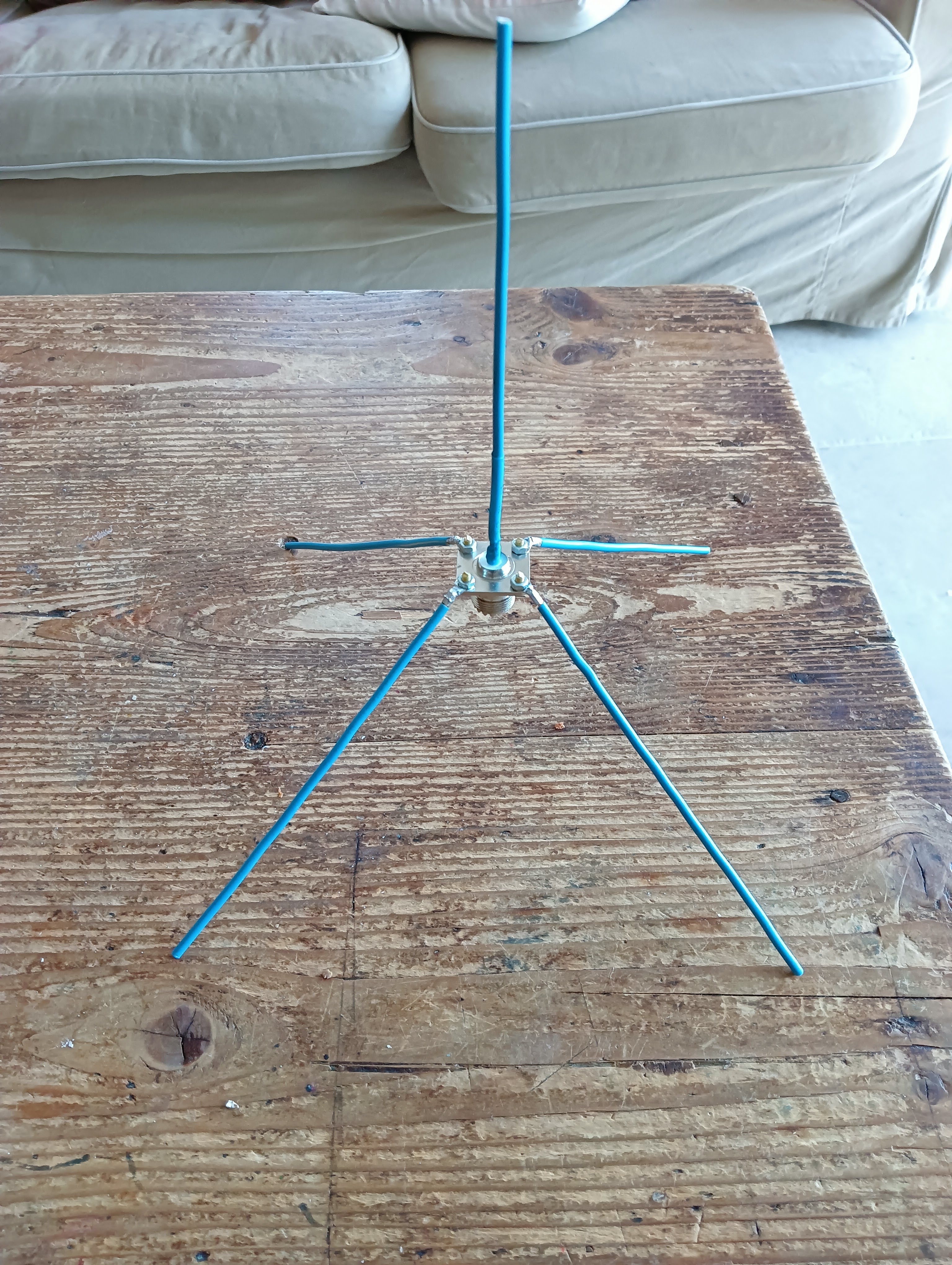

Quart d'onde fabriqué, posé sur une table — Fabrication, un soir, sur la table basse du salon. Il restera à étanchéifier la prise.

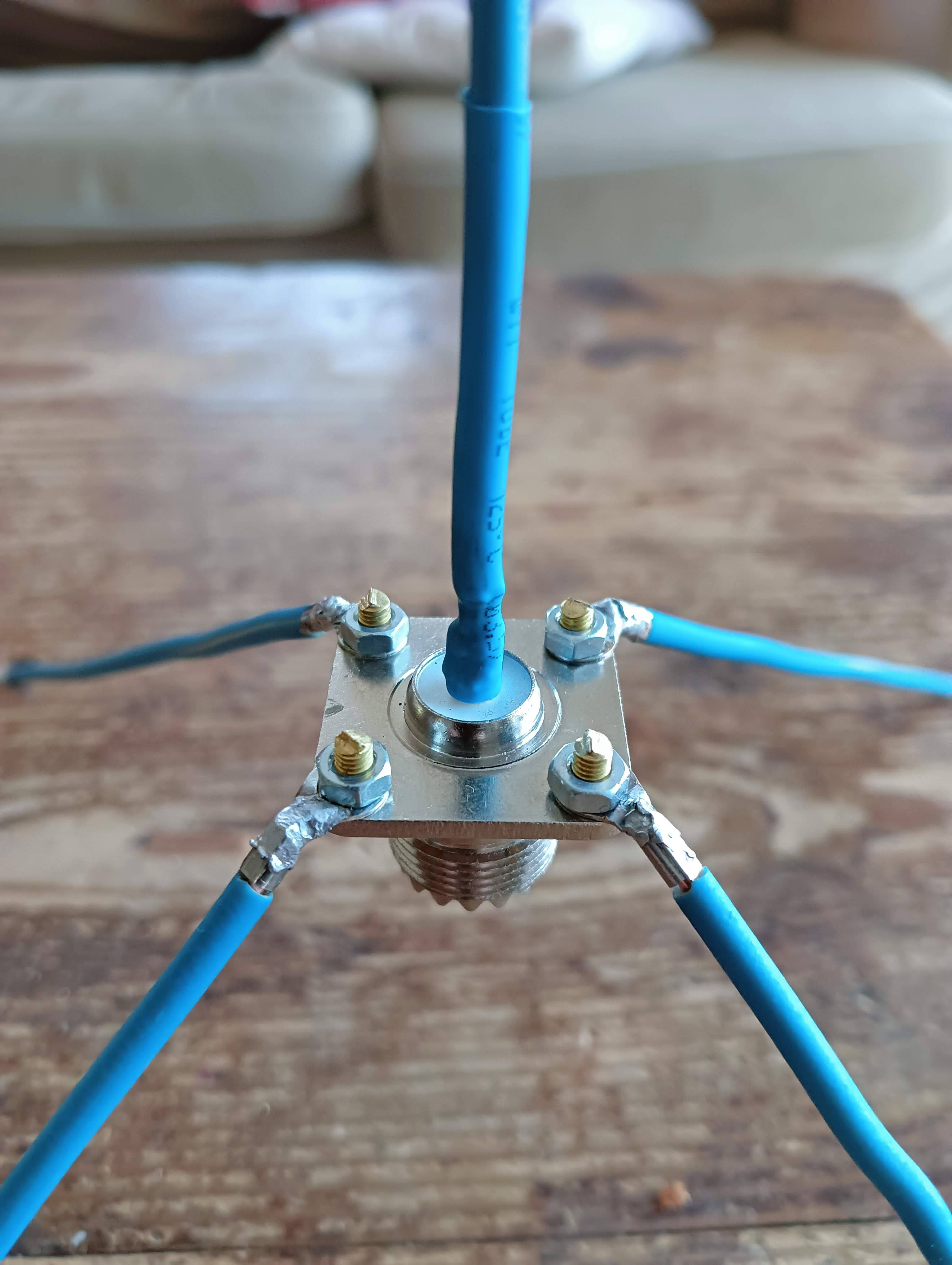

Un zoom sur la pièce centrale. La prise SO239 avec les différents départs des brins. — Fabrication, un soir, sur la table basse du salon. Il restera à étanchéifier la prise.

De nombreux tutoriels existent sur cette construction. Au moment où j'écris ceci, je ne pense pas être en mesure de faire mieux.

Pour calculer la longueur du brin rayonnant et des radians : ***Le Radioscope - F4HTZ***
