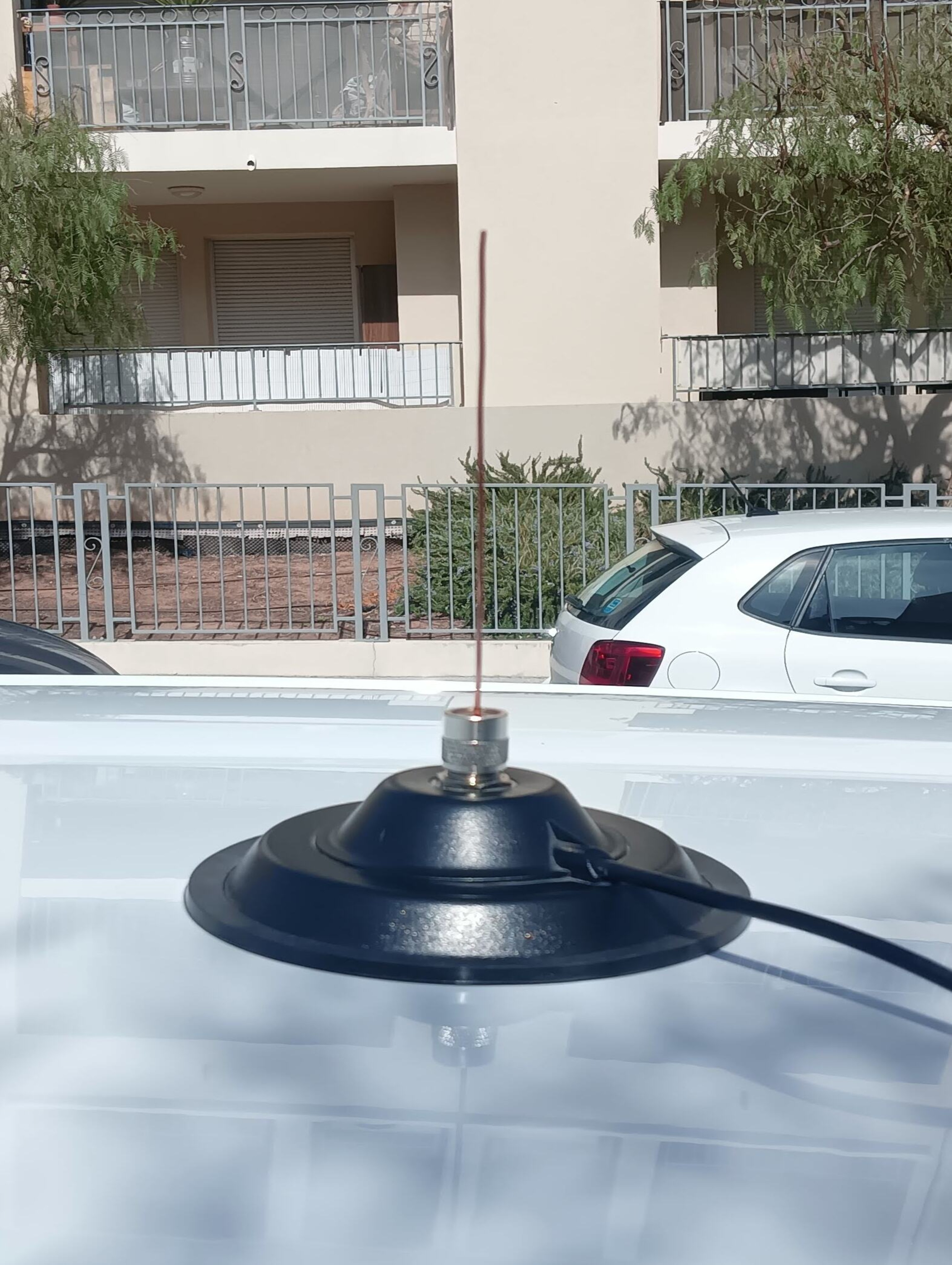

Antenne 1/4 d'onde UHF pour la bandes des 70 centrimètres (et le PMR446) pour le mobile

Une antenne parfaite pour les débutants. Et quand on la fabrique pour du PMR446, c'est encore plus simple.
Les résultats en émission et en réception sont trés bons.

RAPPEL :
La description et la fabrication d'antennes PMR446 comme celle décrite ici, est réservé pour un usage unique et à titre d'expérimentation. Celles-ci ne peuvent être utilisées qu'à titre provisoire le temps d'un essai et en aucun cas pour une installation permanente.
Il est aussi rappelé, que la modification des spécifications techniques d'un émetteur-récepteur de la norme PMR446 (watts, antennes, alimentation) est interdite.
L'auteur ne pourra, en aucuns cas, être tenu pour responsable du mauvais fonctionnement de votre installation, de la rupture de la garantie de votre appareil radio, ou d'un éventuel contrôle de votre installation par un agent de l'ANFR.

Matériels :

1 prise PL256
1 tige de laiton ou de cuivre. Pour ma part, du fil électrique semi-rigide en 2.5mm

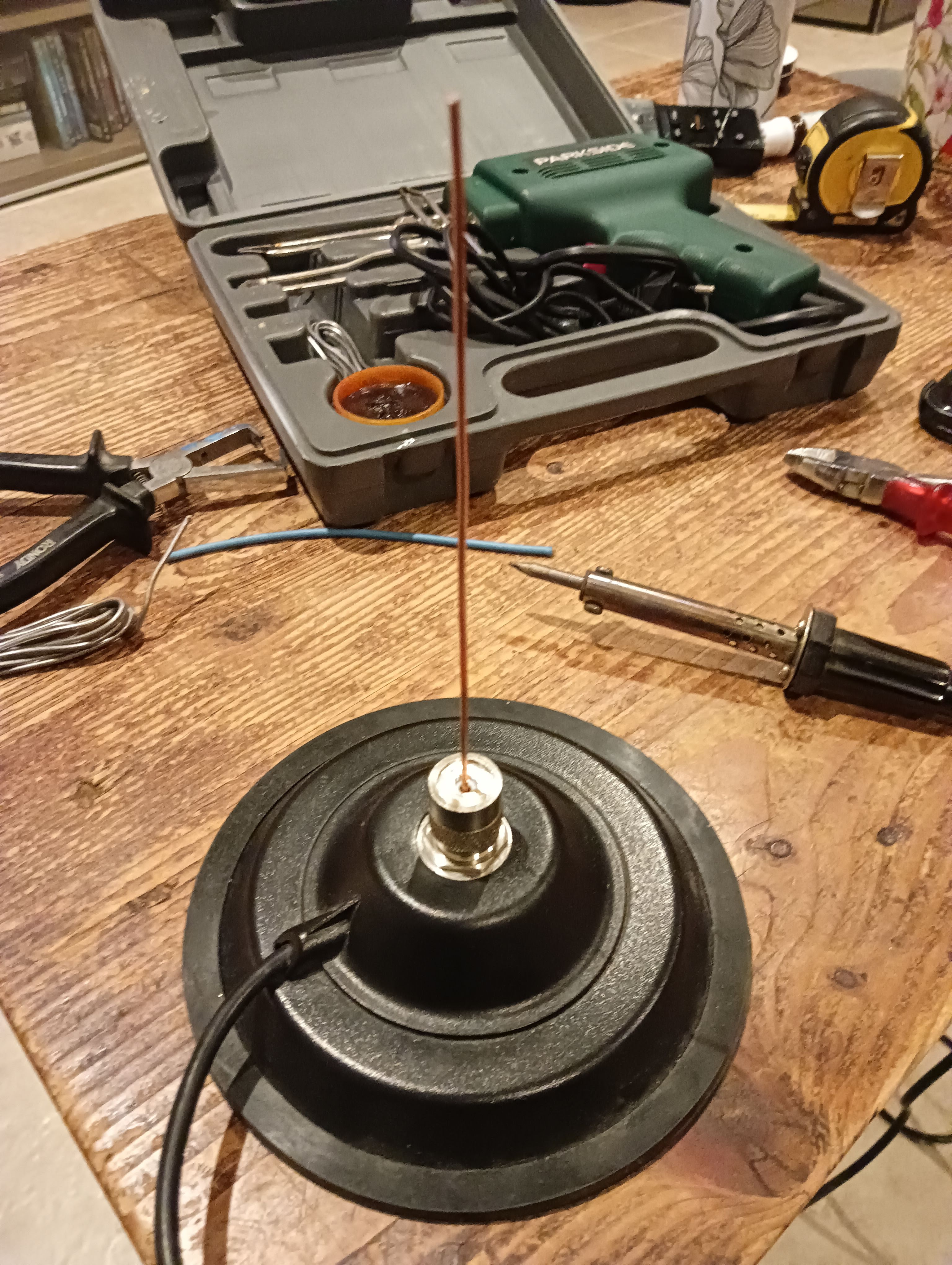

1 Embase magnétique. Dans mon cas, de la récupération d'un autre antenne.
De quoi mesurer, couper, souder, etc.

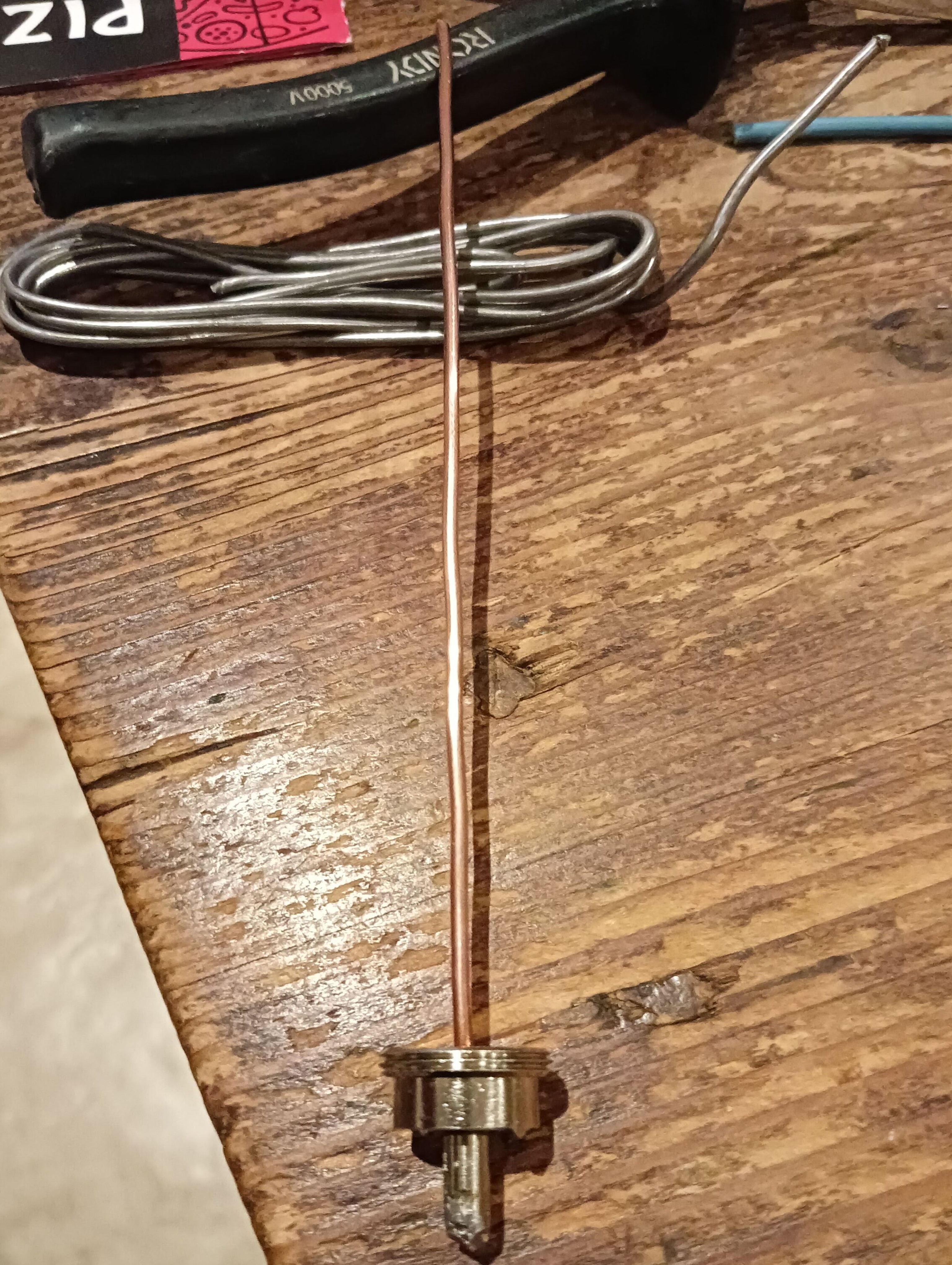

Quart d'onde fabriqué, tige dans la prise posé à plat sur une table — Fabrication, un soir, sur la table basse du salon. Il restera à étanchéifier la prise.

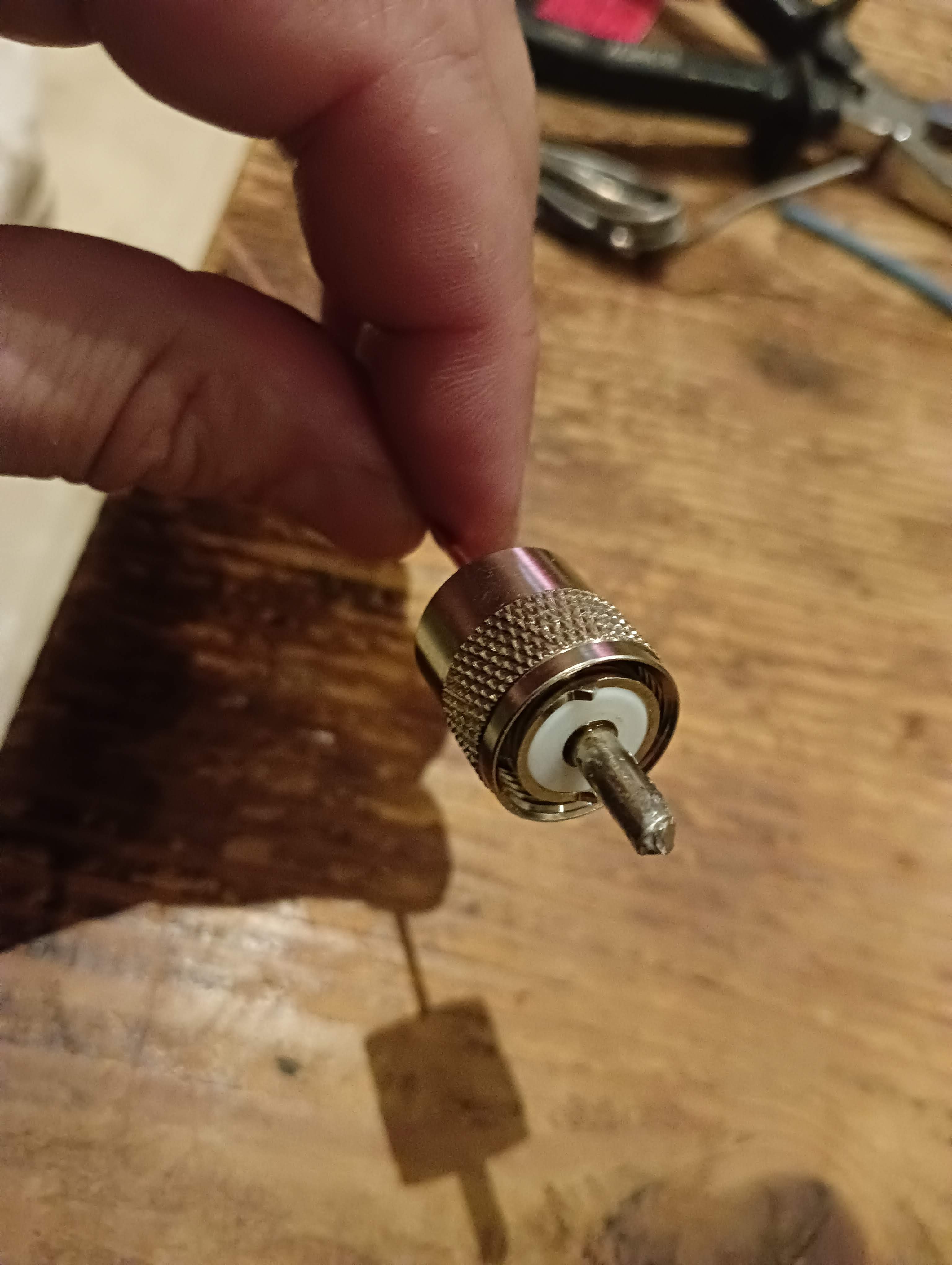

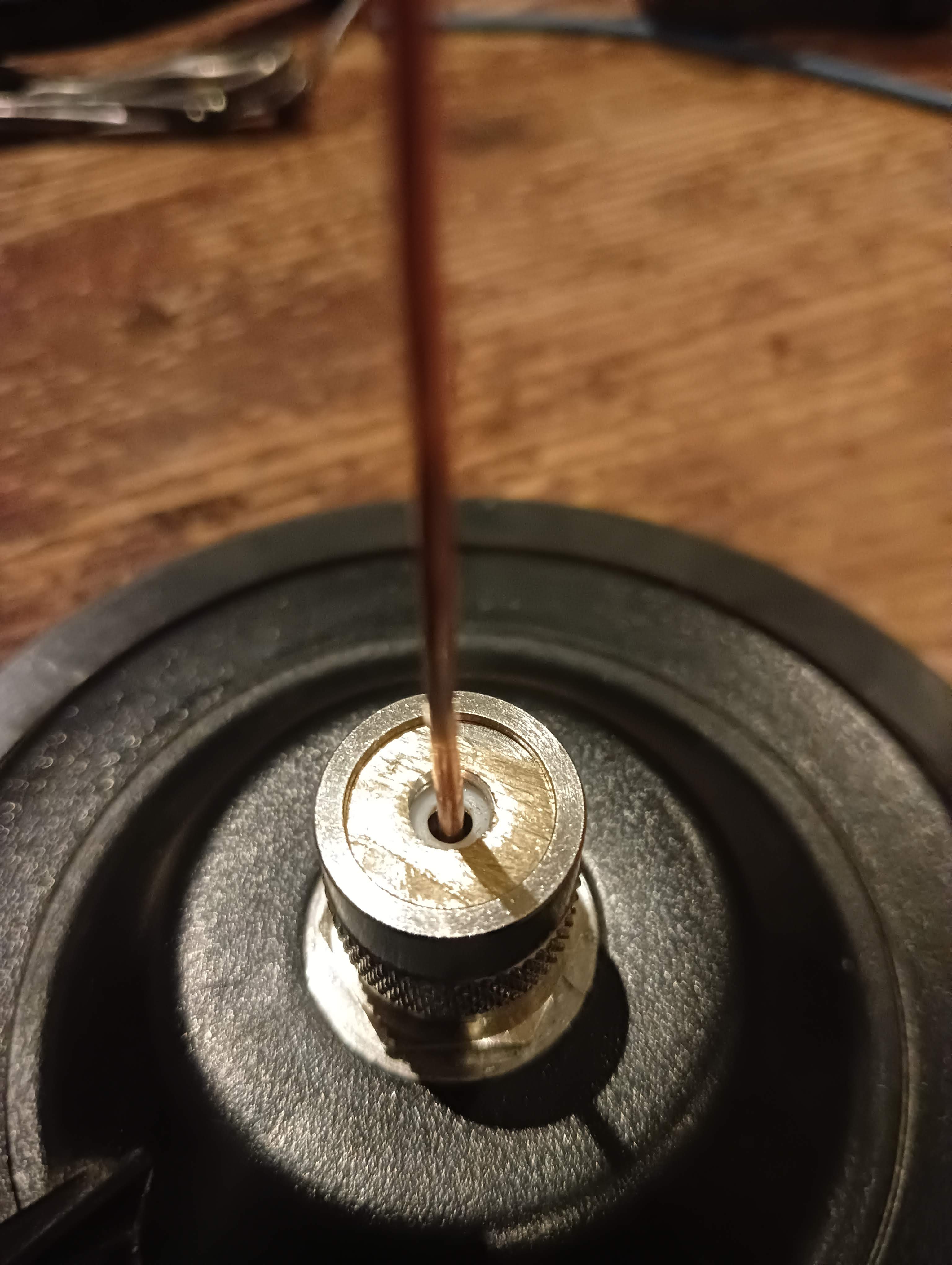

Prise du quart d'onde, de plus prés. — Fabrication, un soir, sur la table basse du salon. Il restera à étanchéifier la prise.

De nombreux tutoriels existent sur cette construction. Au moment où j'écris ceci, je ne pense pas être en mesure de faire mieux.

Pour calculer la longueur du brin rayonnant : ***Le Radioscope - F4HTZ***(Tout en bas pour un simple brin)

Le hasard fait que les relevés de R.O.S sont corrects sans avoir à retailler. De plus, ils sont aussi bon sur la bande des 70 cms. (Pour plus tard ...)
Relevé de R.O.S :

Bande des 70 cm
430.000 mHz >> 1,54 : 1 (4,4 watts)
435,000 mHz >> 1,12 : 1 (4,3 watts)
440,000 mHz >> 1,12 : 1. (4,3 watts)

PMR446
446,00625 mHz [1] >> 1,14 : 1 (1,3 watts)
446,09375 mHz [8] >> 1,15 : 1 (1,3 watts)
446,19375 mHz [16] >> 1,14 : 1 (1,3 watts)
